汽車電器已經成為現代汽車結構中必不可少的一部分，所有的電器系統要工作都必不可少地要有電能的支持，因此汽車電源就居于非常重要的地位。本文著重探討汽車電源系統組成以及常見故障分析、診斷以及維修作業的主要內容。

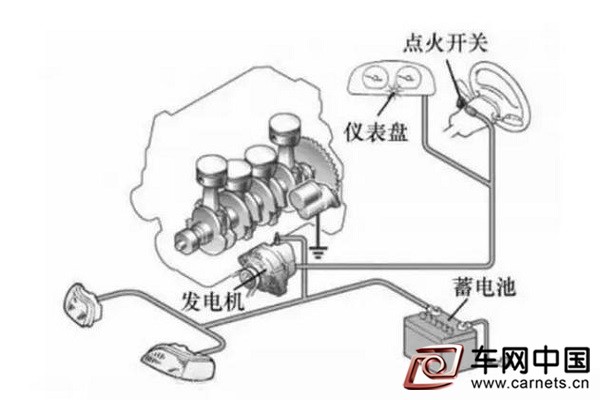

汽車電氣設備所使用的電源是直流電源，它來自蓄電池或發電機。由蓄電池、發電機、調節器、充電狀態指示裝置、開關和導線等連接而成的電氣系統稱為電源系統（簡稱電源系），

汽車重要組成部分電源系統組成及故障診斷與維修
汽車電源系的工作過程

電源系統內蓄電池和發電機是并聯工作的。在發動機正常工作時，由發電機向用電設備供電并向蓄電池充電：起動時，蓄電池向起動機供電。由于發電機是由發動機通過傳動帶驅動旋轉的，當發動機轉速變化時，發電機輸出電壓也會變化。為滿足汽車用電設備及蓄電池充電恒定電壓的要求，電源系統內均設置電壓調節器，以保證發電機輸出的電壓穩定在一定范圍內，防止因電壓起伏過大而燒毀用電設備。充電狀態指示裝置指示蓄電池的充放電狀況。

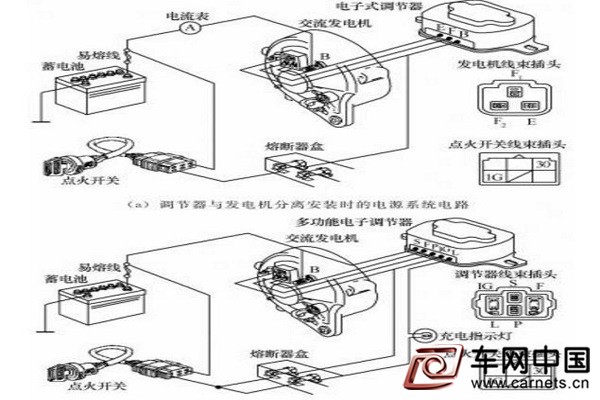

所示電源系統線路中，電壓調節器只有調節發電機輸出電壓一項功能，并采用電流表指示蓄電池的充放電狀態。電流表需安裝在組合儀表盤上，且需要較大空間，因此，這種布置形式適用于電源系統結構簡單，并有足夠安裝空間的載貨汽車。

所示電源系統線路中，電壓調節器具有調節發電機輸出電壓和控制充電指示燈指示蓄電池充放電狀態的功能。充電指示燈可安裝在組合儀表盤上，且占用空間較小，因此，這種布置形式既適用于載貨汽車，也適用于結構緊湊的小轎車。

調節器與發電機分離時，由于兩者之間需用導線連接，所以其系統的故障率較高，但當系統發生故障時，能夠就車診斷出故障發生的部位，只需更換故障部件即可繼續行駛。



導致汽車電源系統發生故障的原因有很多，要根據各個裝置和設備的構造及工作原理逐一進行檢查和排除，最終找到問題所在，然后采取科學有效的方法和省時而有效的步驟進行故障的清理，從而保證汽車電源系統的正常工作和汽車的正常行駛。
